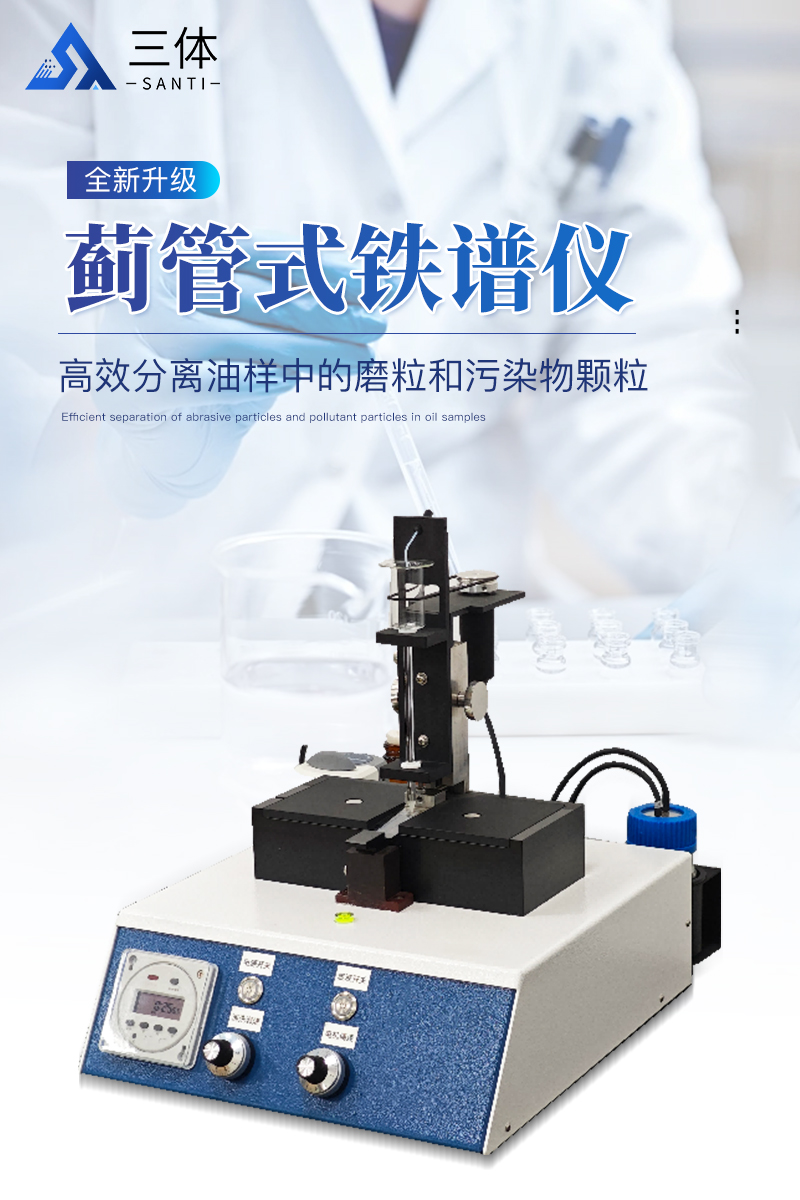

薊管式鐵譜儀是一套完整的鐵譜分析系統，用以分離和評定在用潤滑油、液壓油、冷卻液或燃油中的磨損顆粒和污染物顆粒，由薊管式鐵譜儀、顯微鏡、工業攝像頭、加熱盤（可選）和圖像采集軟件組成。為了確保譜片的制作質量，經稀釋處理后的被測油液在自身重力作用下直接通過薊型管，勻速流過鐵譜譜片，油液中鐵磁性顆粒在磁場作用下被沉積到譜片上，有效避免了制譜過程中外界作用力對磨粒造成的破損、變形等傷害；通過控制清洗劑的流量和流速，對譜片進行徹底沖洗；譜片干燥后進行分析。將制備好的譜片平穩的放在顯微鏡的載樣臺，通過使用顯微鏡的透射光、反射光、偏振光、紅綠光源以及譜片加熱等分析手段，參照標準的磨粒圖譜，對磨損顆粒進行深入分析。

　　應用領域：

　　鐵路系統——鐵譜儀用于內燃機車檢測

　　鋼鐵行業——風機檢測

　　電力行業——發電機組檢測

　　海軍國防——傳動齒輪箱檢測

　　（1）高效分離油樣中的磨粒和污染物顆粒；

　　（2）制譜過程不會造成磨粒變形；

　　（3）高磁場梯度，保證鐵質磨粒整齊排列，避免堆積現象；

　　（4）提供參考圖譜庫，準確判斷磨損故障部位及原因；

　　（5）所需溶劑少，無需外接壓縮氣體；

　　（6）清洗劑揮發到空氣中的設計理念，保障人員健康；

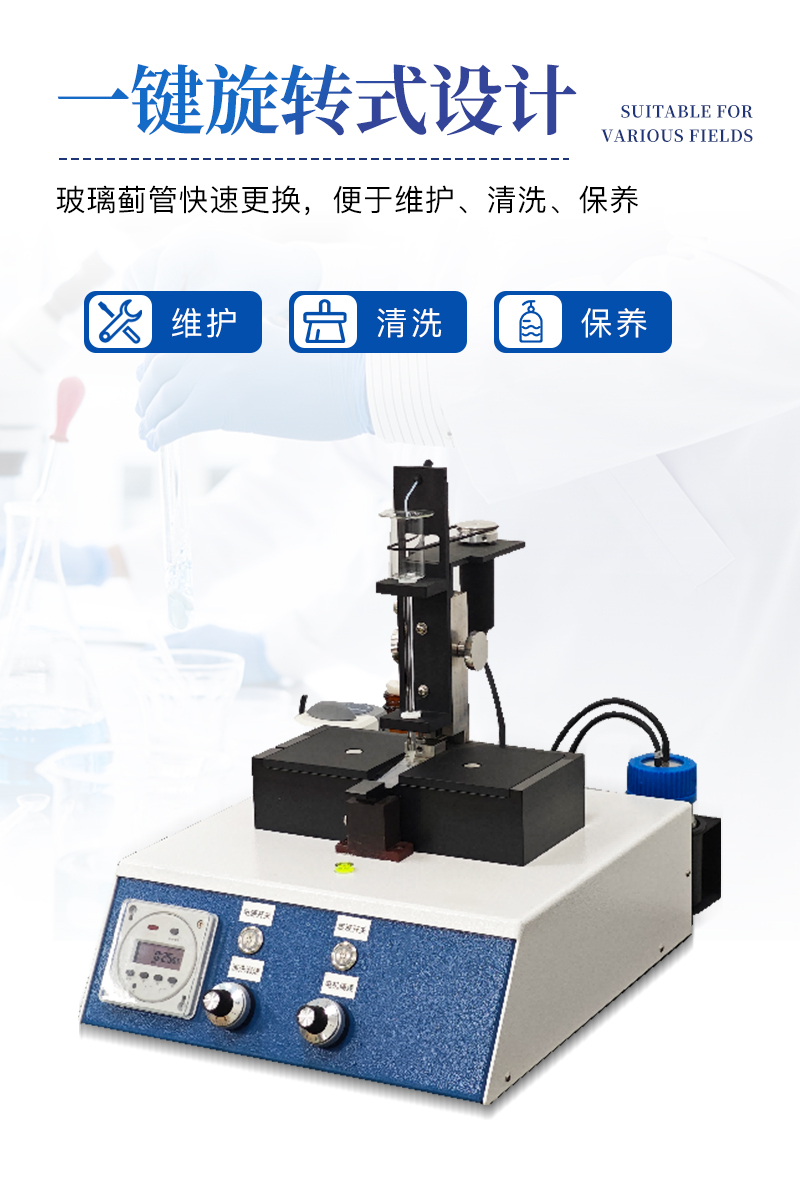

　　（7）一鍵旋轉式設計，玻璃薊管快速更換，便于維護、清洗、保養；

　　（8）流線型的外觀設計和精巧的組合結構，整體簡潔大方；

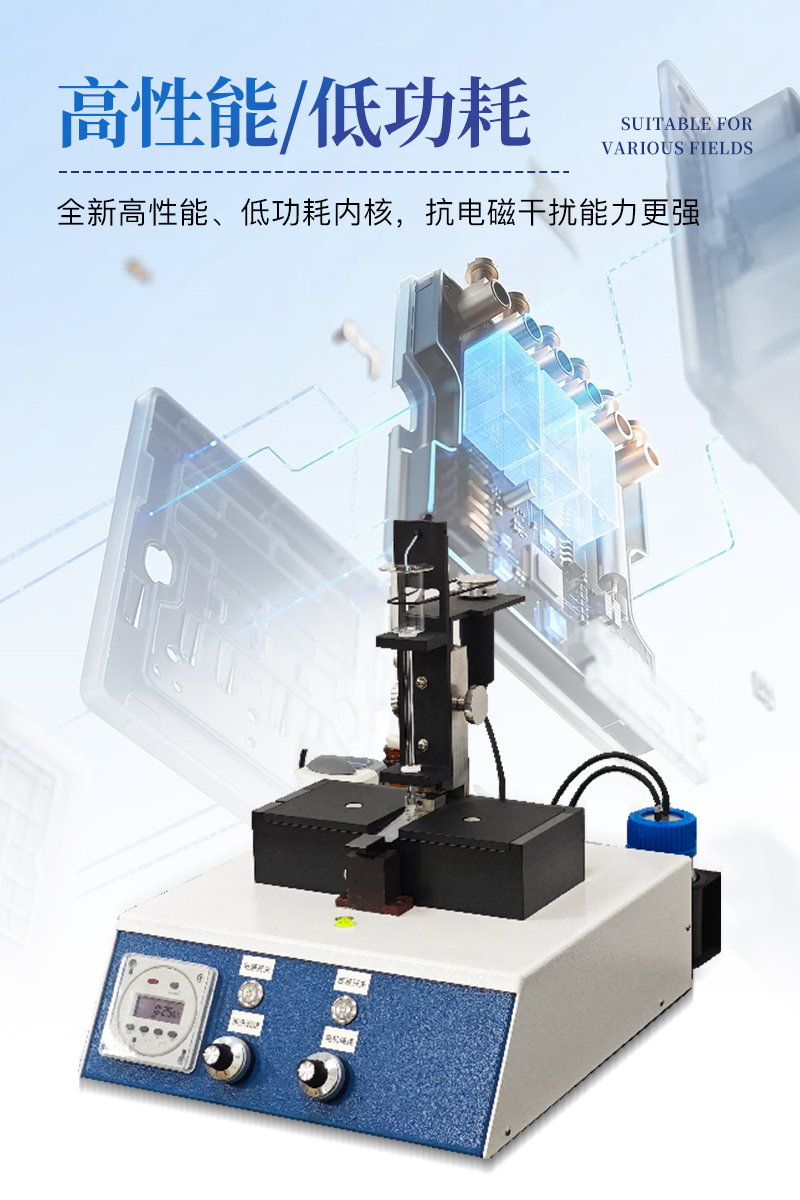

　　（9）全新高性能、低功耗內核，抗電磁干擾能力更強；

　　（10）制譜速度可調節，可有效地提高制譜的成功率；

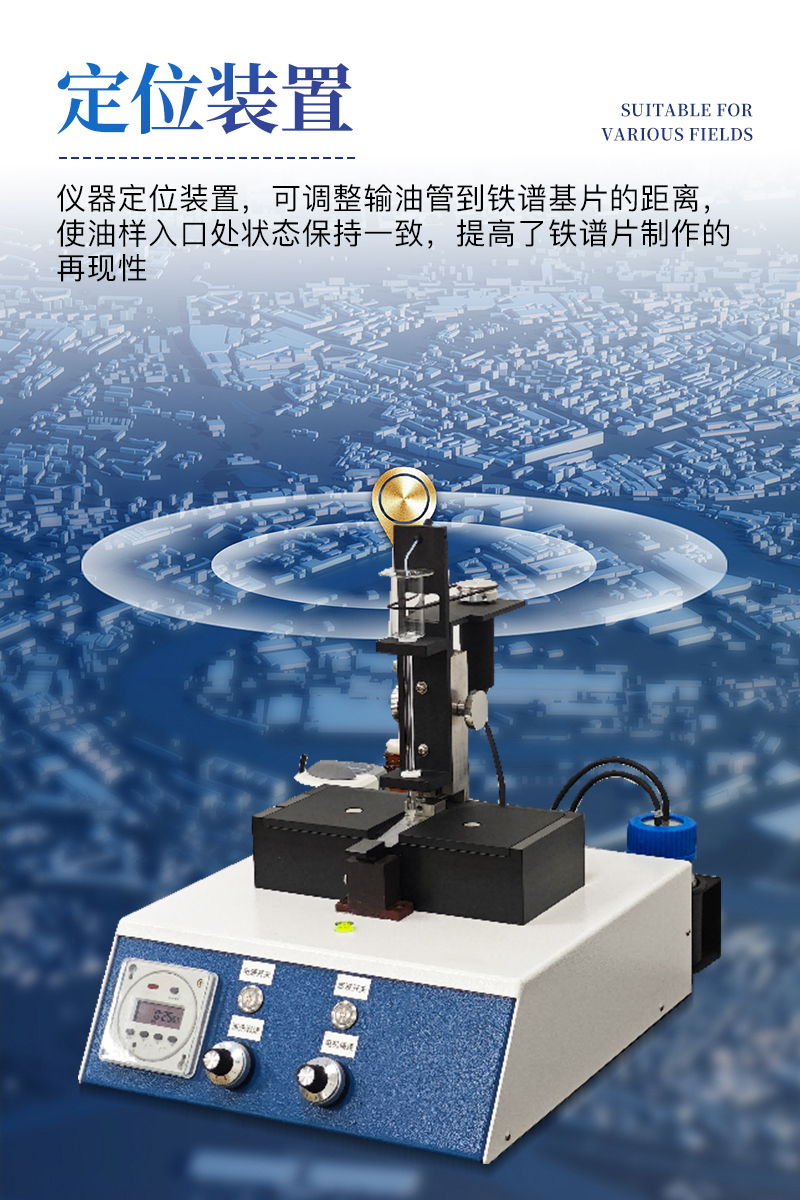

　　（11）儀器定位裝置，可調整輸油管到鐵譜基片的距離，使油樣入口處狀態保持一致，提高了鐵譜片制作的再現性；

　　（12）方便攜帶，可至室外環境工作；

　　（13）鐵譜分析法具有較寬的尺寸檢驗范圍，同時獲得磨粒的多種信息；

　　（14）應用范圍：用以分離和評定在用潤滑油、液壓油、冷卻液或燃油中的磨損顆粒和污染物顆粒；

　　（15）檢測內容：磨粒濃度和大小；磨粒形貌（磨粒產生原因和機理）；磨粒成分（磨粒產生部位）。

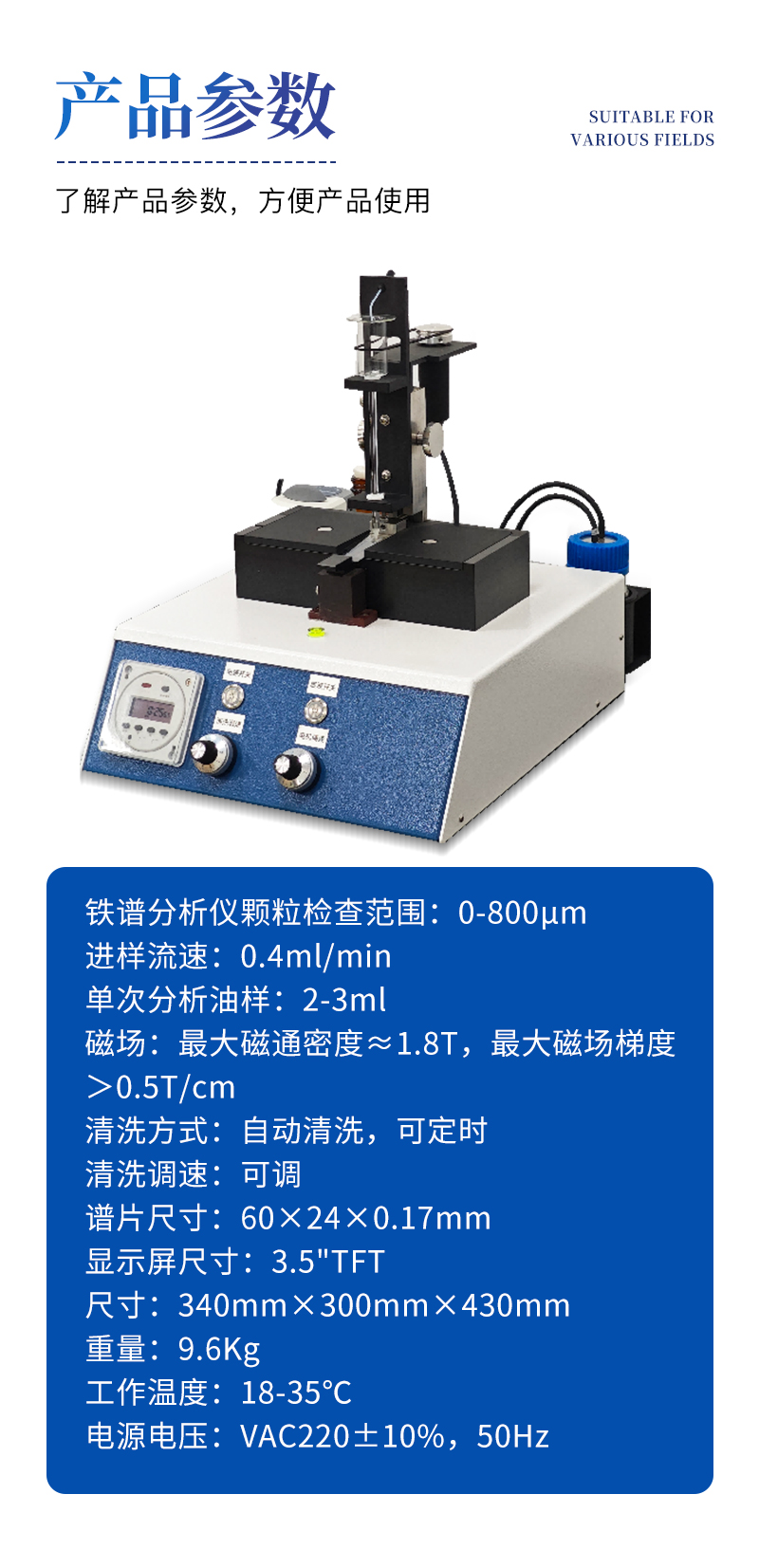

　　技術指標：

　　（1）鐵譜分析儀顆粒檢查范圍：0-800μm；

　　（2）進樣方式：人工手動進樣，樣品注入薊管型毛細管，在重力下滴落，被測油樣通過自身重力滴落，不經過蠕動泵，避免蠕動泵對磨粒的破壞作用，制譜過程不會造成磨粒變形；

　　（3）進樣流速：0.4ml/min；

　　（4）單次分析油樣：2-3ml；

　　（5）磁場：**磁通密度≈1.8T，**磁場梯度＞0.5T/cm；

　　（6）磁場分離：優化的永磁體設計，高梯度磁場，保證鐵質磨粒整齊排列，避免堆積現象；

　　（7）清洗方式：自動清洗，可定時；

　　（8）清洗調速：可調；

　　（9）譜片尺寸：60×24×0.17mm；

　　（10）顯示屏尺寸：3.5"TFT；

　　（11）尺寸：340mm×300mm×430mm；

　　（12）重量：9.6Kg；

　　（13）工作溫度：18-35℃；

　　（14）電源電壓：VAC220±10%，50Hz。
